Minensuchboot 332 Fulda

Die Boote der Frankenthal-Klasse gehören zur dritten Generation der deutschen Nachkriegsminenjagdboote. Ebenso wie die Hameln-Klasse (Klasse 343), die Kulmbach-Klasse (Klasse 333) und die Ensdorf-Klasse (Klasse 352) wurden die Boote der Klasse auf der Grundlage der Einheitsplattform gebaut, die einen einheitlichen Bootskörper für alle vier Klassen vorsieht. Bedingt durch die unterschiedlichen Aufgabenstellungen unterscheidet sich die Frankenthal-Klasse allerdings von den anderen Bootsklassen hauptsächlich im Bereich der Aufbauten. Die Minenjagdboote der Klasse 332 ersetzten die Minenjagdboote der Lindau-Klasse (Klasse 331).

Ursprünglich sollte die Klasse Weiden-Klasse heißen, da die Weiden das älteste Boot dieses Typs war; allerdings wurde die Frankenthal, obwohl später auf Kiel gelegt, früher als die Weiden in Dienst gestellt. In manchen Quellen ist der Name Weiden-Klasse parallel zum eigentlichen Namen zu finden.

Hauptaufgabe eines Minenjagdbootes ist das Suchen und Vernichten von Seeminen. Aufgrund ihrer Ausstattung ist es den Booten auch möglich, eine genaue Kartografie des Meeresbodens vorzunehmen; es können z. B. Wrackteile geortet werden, um diese für die Seeschifffahrt zu vermerken. Neben der Minenräumung sind die Boote auch in der Lage, als Minenwurfplattform zu dienen.

Die Taktisch-Technische Forderung für die Klasse 332 wurde im Jahre 1980 erstellt, die Erstellung der Definition mit Ablieferung im Frühjahr des Jahres 1987 übernahmen die Firmengruppen AEG und MBB.

Der erste Einzelentwurf sah ein Minenjagdboot mit einer Verdrängung von etwa 400 t vor; die Antriebsmaschinenanlage sollte aus zwei Antriebsdieselmotoren KHD BA 12M 814 LLK-R mit je 600 kW (816 PS), zwei Verstellpropellern auf zwei Wellen und einem E-Zusatzantrieb für Schleichfahrt bestehen. Die E-Maschinenanlage sollte aus insgesamt vier Dieselgeneratoren bestehen. Als Effektoren waren ein 40-mm-Geschütz L/70 Typ 58 und ein Nächstbereich-Flugabwehr-Flugkörper-System RIM-116 RAM, als Sensoren entweder das optronische PEAB 9 L V 100 oder das radar-, infrarot- und lasergestützte PEAB 9 LV 200 MV2 vorgesehen.

Der Bootskörper und der Aufbau bestehen aus amagnetischem Chrom-Nickel-Mangan-Molybdän-Stickstoff-Schiffbaustahl und beim Bau wurde das Längsspant- und Querrahmensystem angewandt. Das Minenjagdboot verfügt über eine halbversenkte Back, zehn wasserdichte Abteilungen und ABC-Schutz.

Das Minenjagdboot hat eine Einsatzverdrängung von 650 t bei einer Länge über alles von 54,40 m, einer Breite über alles von 9,20 m, einem Konstruktionstiefgang von 2,50 m und einem Einsatztiefgang von 2,60 m.

Das Minenjagdboot verfügt über zwei Antriebsdieselmotoren MTU 16V 396 TB84 mit je 2.040 kW (2.775 PS), zwei Wellen mit zwei Sulzer-Escher-Wyss-Verstellpropellern mit Durchmessern von je 1,90 m und zwei Hochleistungsflossenruder. Drei E-Dieselmotoren MWM mit je 230 kW (312 PS) und drei Generatoren mit je 160 kVA komplettieren die Maschinenanlage. Die Konstruktionsgesamtleistung liegt bei 4.080 kW (5.550 PS), die Kurzhöchstgesamtleistung bei 4.480 kW (6.090 PS). Die Langsamfahrgeschwindigkeit beträgt 2 bis 6 kn, die Marschgeschwindigkeit 12 kn und die Dauerhöchstgeschwindigkeit über 18 kn.

Als Sensoren stehen Navigationsanlage NBD, Funkpeiler, Radargerät Raytheon SPS-64 L-Band, Satellitennavigationsanlage GPS-Navstar, System zur Auswertung und Darstellung taktischer Daten im Minenkampf (SATAM), Datenauswerte- und Informationssystem (DAISY), Minenjagdsystem Atlas Elektronik MWS 80-4 und Sonar Atlas Elektronik DSQS-11M zur Verfügung. Als ergänzende Ausrüstung verfügt das Minenjagdboot über Magnetischen Eigenschutz (MES), zwei Minenjagddrohnen STN Systemtechnik Nord PINGUIN B3, Minentaucherausrüstung, Taucherdruckkammer, Teleskop-Bordkran, ein Schlauchboot, vier Rettungsinseln und zwei Buganker in Seitenklüsen.

Das Minenjagdboot kann eine Besatzung von bis zu 44 Personen aufnehmen. Zur Besatzung gehören neben den allgemeinen Soldaten, wie Navigatoren, Signälern, Sonargasten und Technikern auch spezialisierte Minentaucher, für die unter anderem eine Taucherdruckkammer zur Verfügung steht.

Die Boote waren ursprünglich mit einem 40-mm/L70-Geschütz auf dem Vorschiff ausgestattet. Diese Waffen wurden jedoch auf allen Booten durch ein Marineleichtgeschütz (MLG) 27 ersetzt, um so den Eigenschutz zu verbessern. Weiterhin stehen zwei Flugabwehrsysteme FIM-92 Stinger (Fliegerfaust 2) zur Luftverteidigung zur Verfügung.

Ursprünglich waren alle Boote für die Minenjagd mit dem Sonar Atlas Elektronik DSQS-11M mit einem steuerbaren Suchsektor von 90° sowie mit der Minenjagddrohne STN Systemtechnik Nord PINGUIN B3 ausgerüstet. Die erfassten Daten werden mit dem System zur Auswertung und Darstellung taktischer Daten im Minenkampf (SATAM) ausgewertet. Seit 2010 werden alle zehn Boote von den Fernlenkdrohnen „Pinguin B3“ auf „Seefuchs“ umgerüstet. Zunächst wurden die Boote Dillingen, Homburg, Sulzbach-Rosenberg, Fulda und Weilheim modernisiert. Die Dillingen wurde zudem mit dem Integrated Mine Countermeasures System (IMCMS) von Atlas Elektronik ausgestattet.[1] Am 21. Dezember 2016 wurde Atlas Elektronik mit der Umrüstung der letzten drei Boote beauftragt. Diese umfasst den Ersatz des Führungs- und Waffeneinsatzsystems durch das IMCMS, den Ersatz der Suchdrohne PINGUIN durch die Sprengdrohne „Seefuchs“ zur Minenjagd und die Übertragung der Fähigkeit zur Lenkung der Überwasserdrohnen SEEHUND zum Simulationsräumen. Damit werden künftig zehn Minenjagdboote der Klasse 332 zur Verfügung stehen, die die Fähigkeiten Minenjagen, Minenräumen und Minentauchen zur Seeminenabwehr abbilden.[2] Für die Minenbekämpfung stehen je Boot 28 Minenvernichtungsladungen „Seefuchs“ zur Verfügung. Das Minenjagdboot ist in der Lage, bis zu 20 Seeminen (Ankertau- und Grundminen) aufzunehmen, die bei Bedarf vom Achterdeck aus geworfen werden.

Ursprünglich gehörten alle zwölf Boote der Klasse zum 1. Minensuchgeschwader, da dieses Geschwader als Typgeschwader Klasse 332 vorgesehen war. Im Jahre 1999 kam es allerdings zu Umstrukturierungen, nach denen die Boote Frankenthal, Sulzbach-Rosenberg und Bad Rappenau dem 3. Minensuchgeschwader unterstellt wurden. Als am 22. Dezember 2005 das 1. Minensuchgeschwader außer Dienst gestellt wurde, kamen die verbleibenden neun Einheiten in das 3. und 5. Minensuchgeschwader. Zum Ende des Jahres 2015 wurde auch das 5. MSG aufgelöst, so dass die letzten beiden Boote des Geschwaders dem 3. MSG unterstellt wurden. Somit sind alle Minenabwehreinheiten im 3. MSG gebündelt.

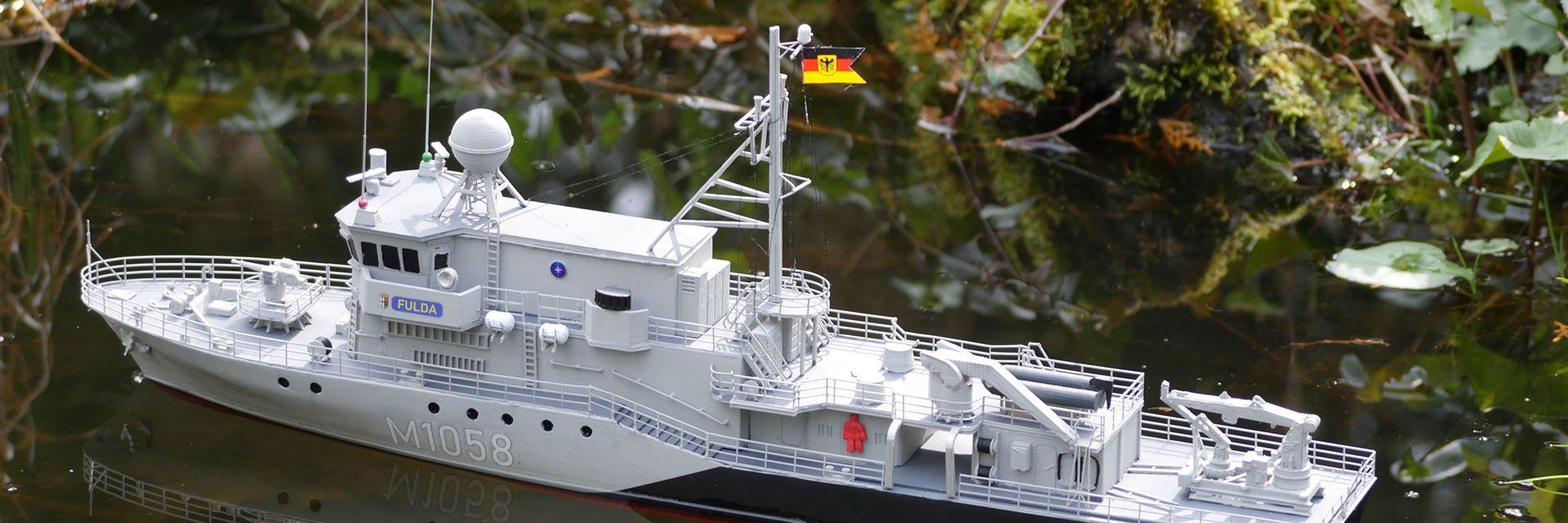

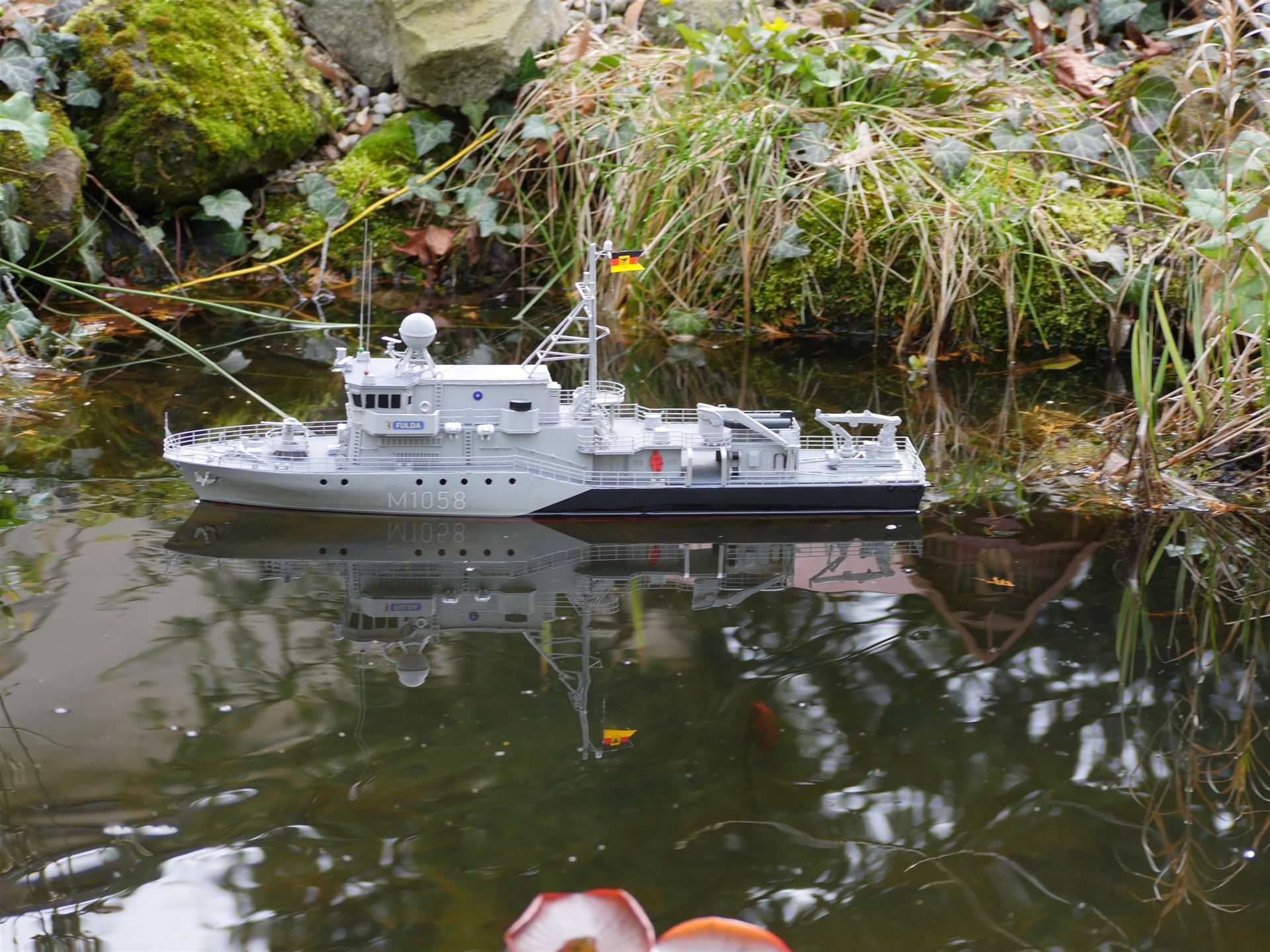

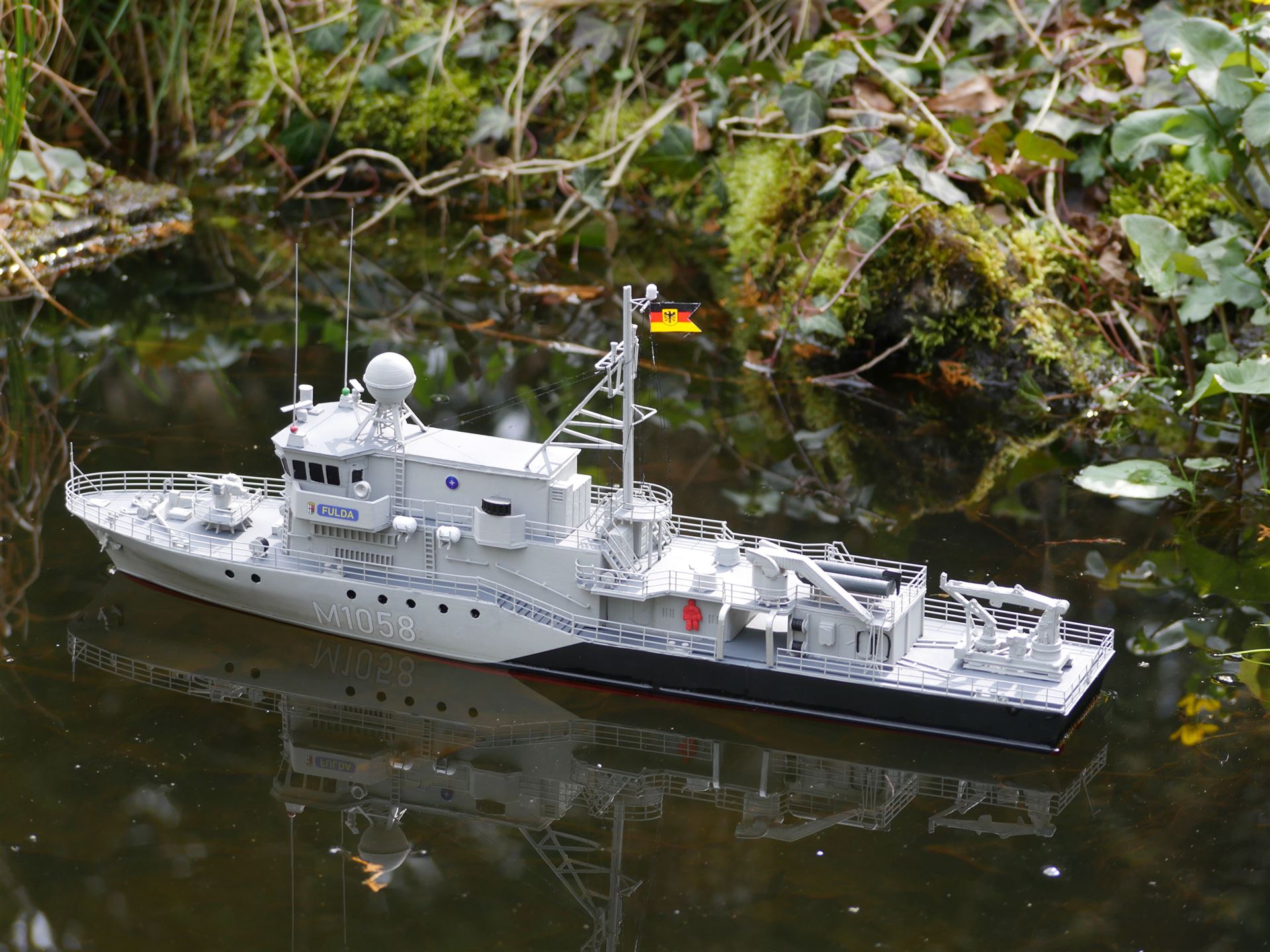

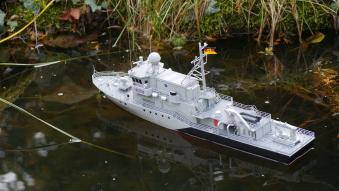

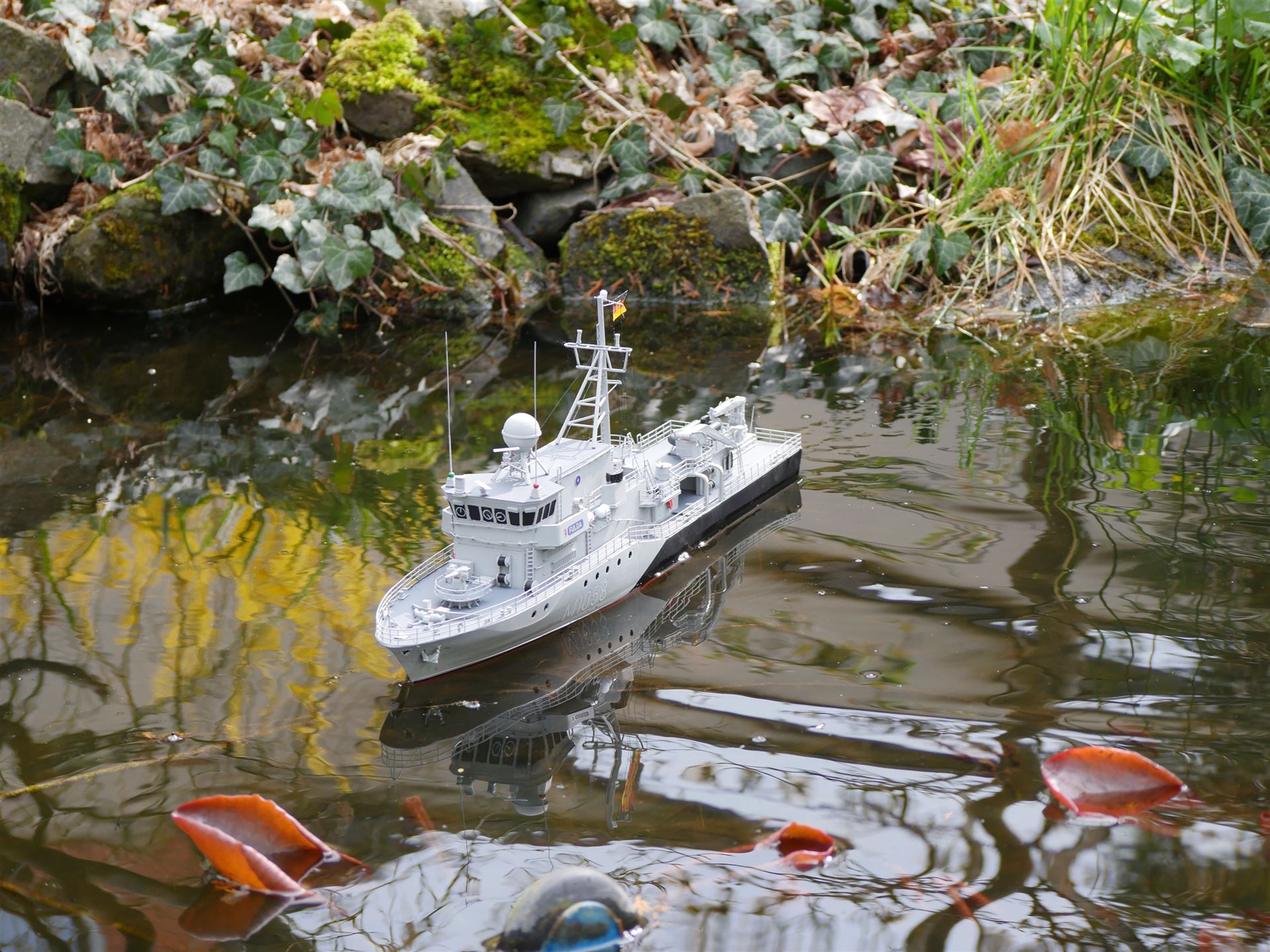

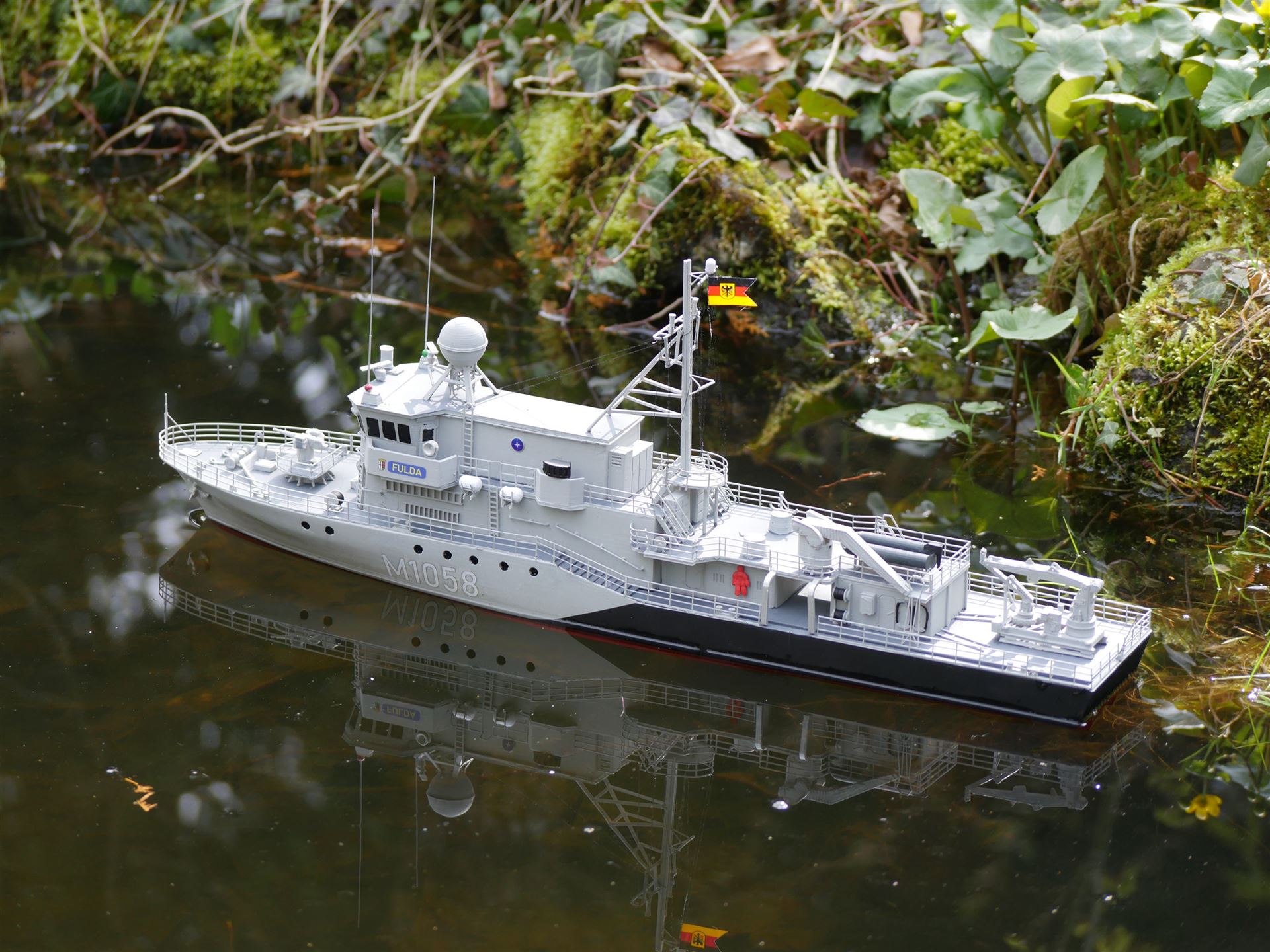

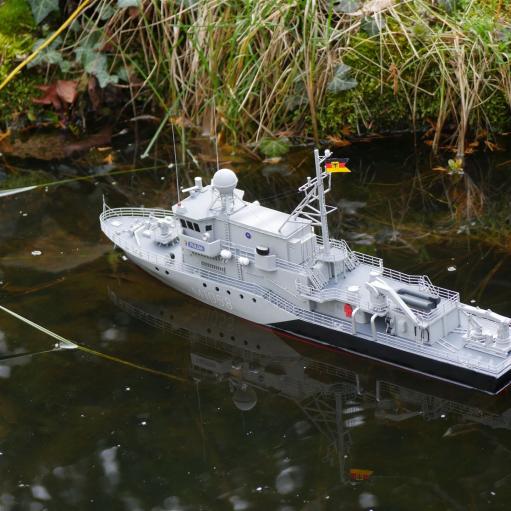

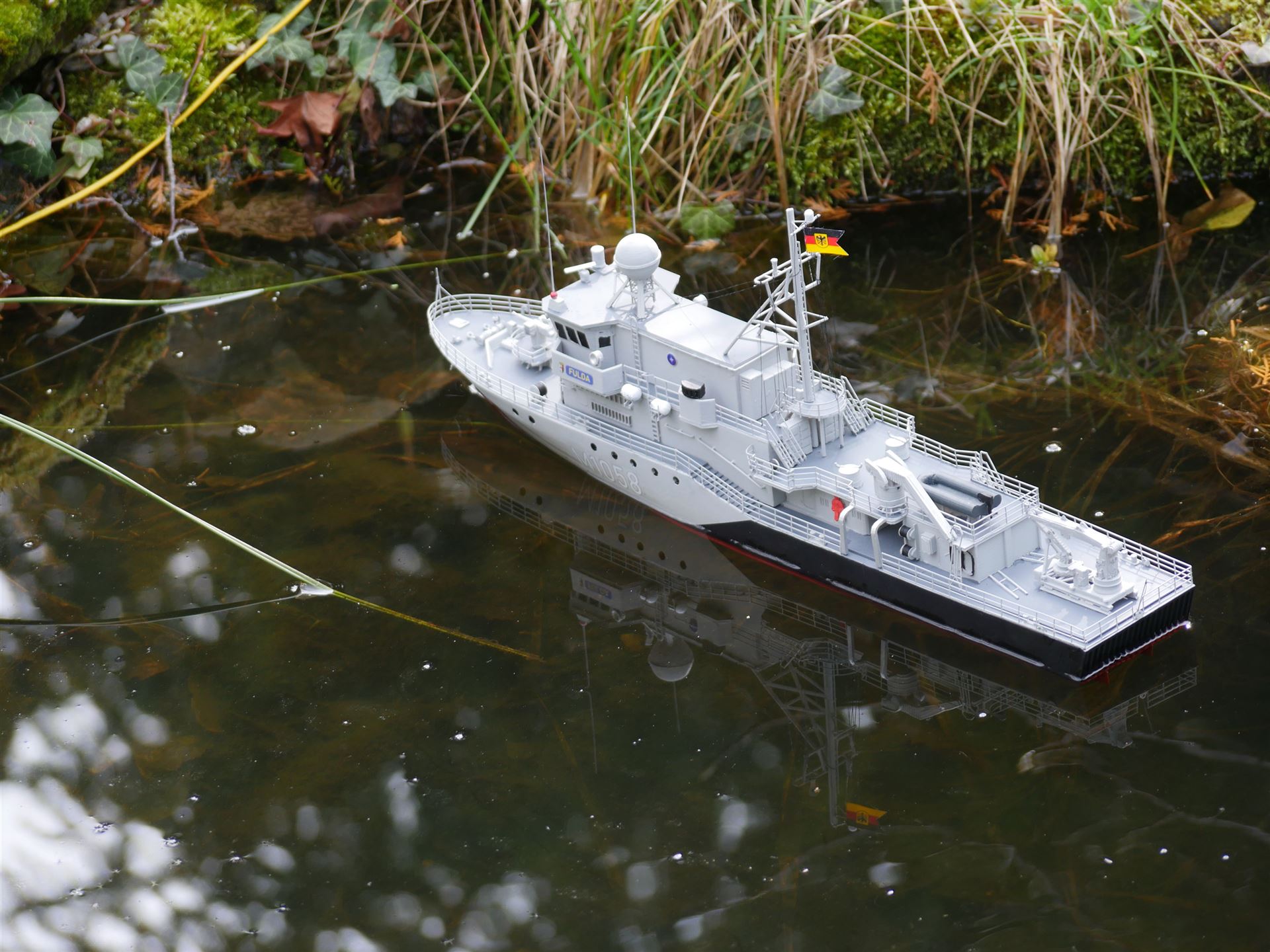

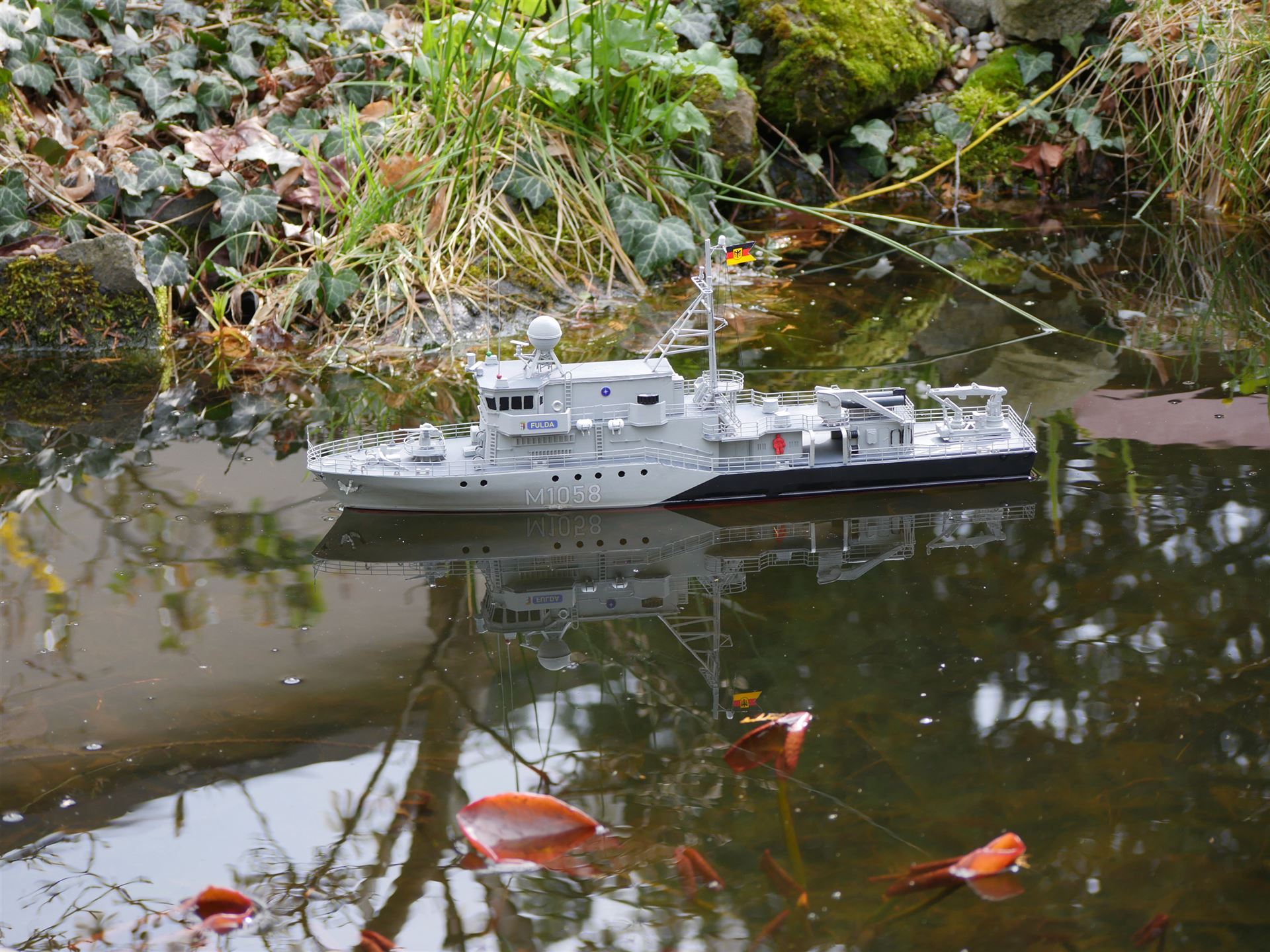

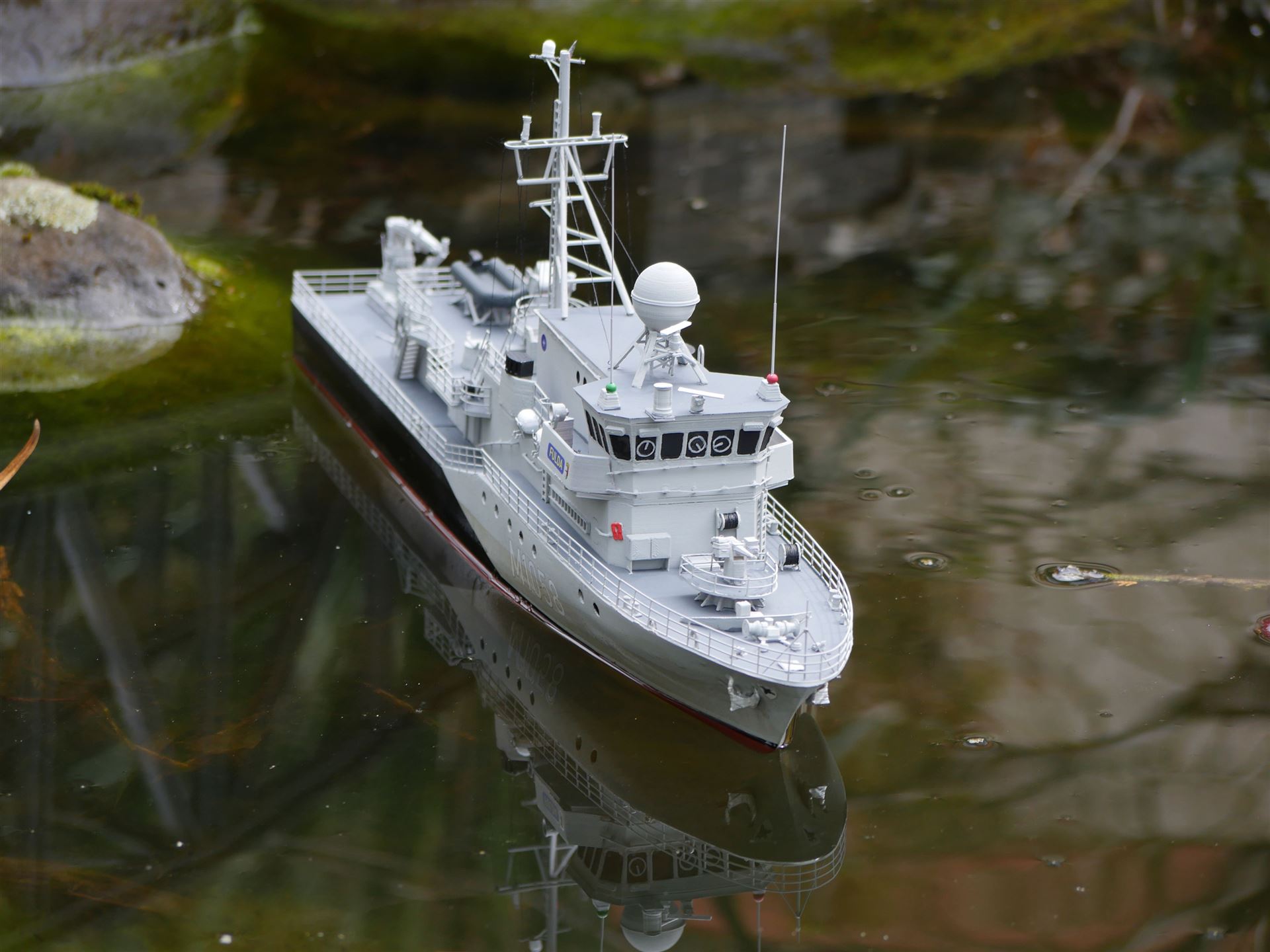

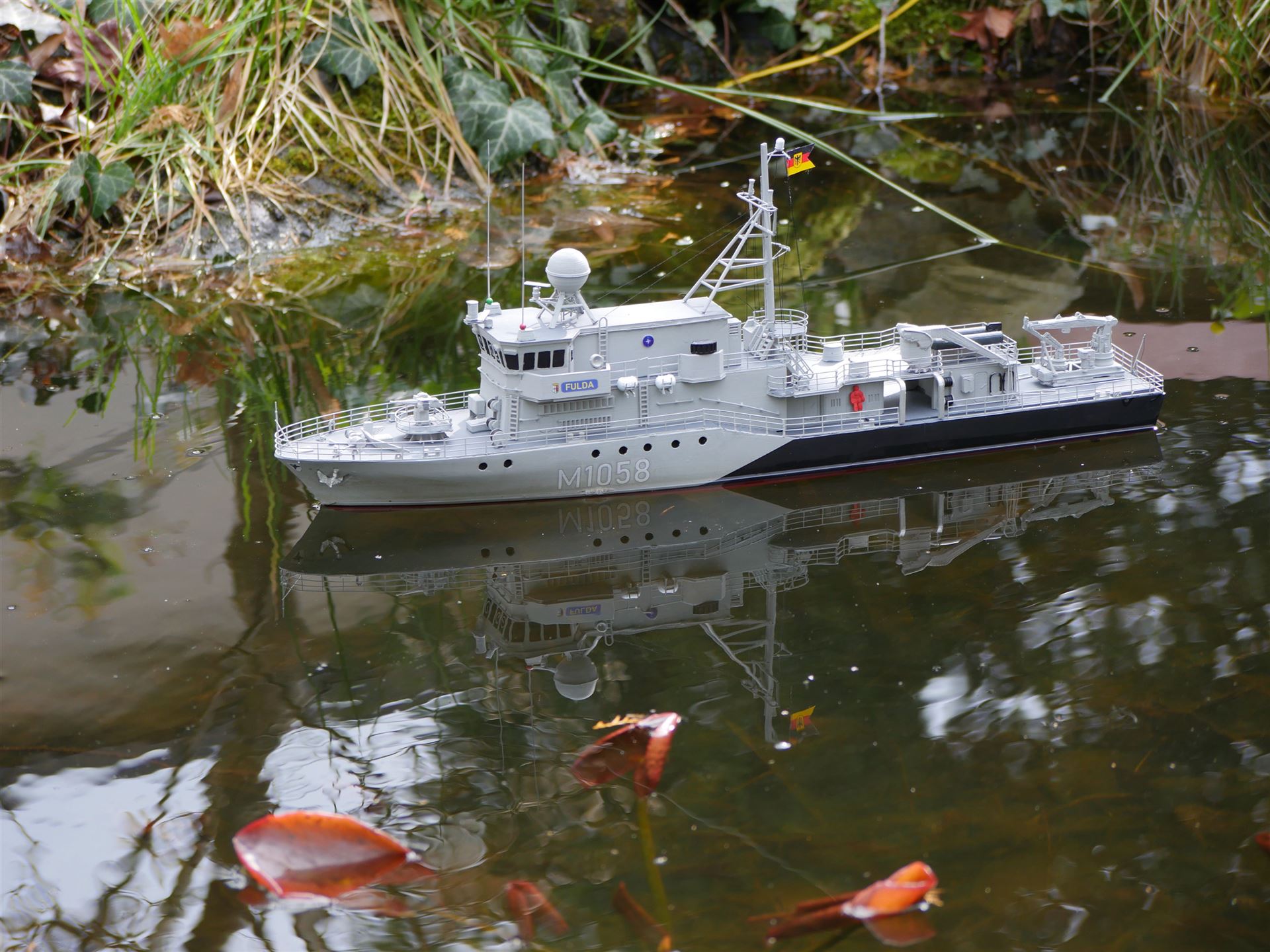

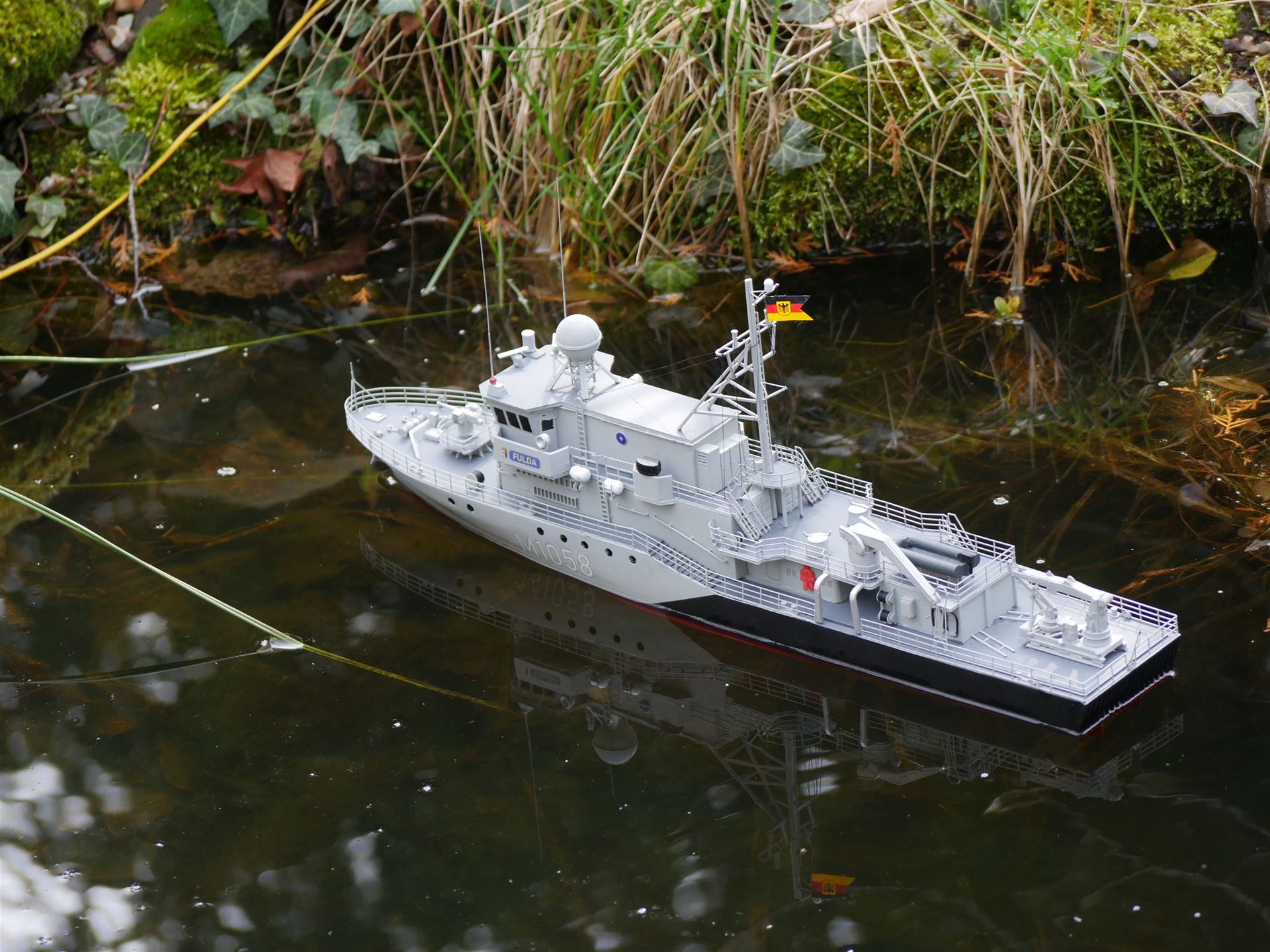

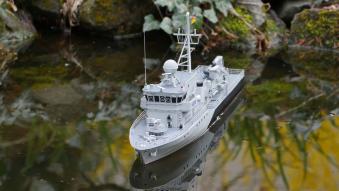

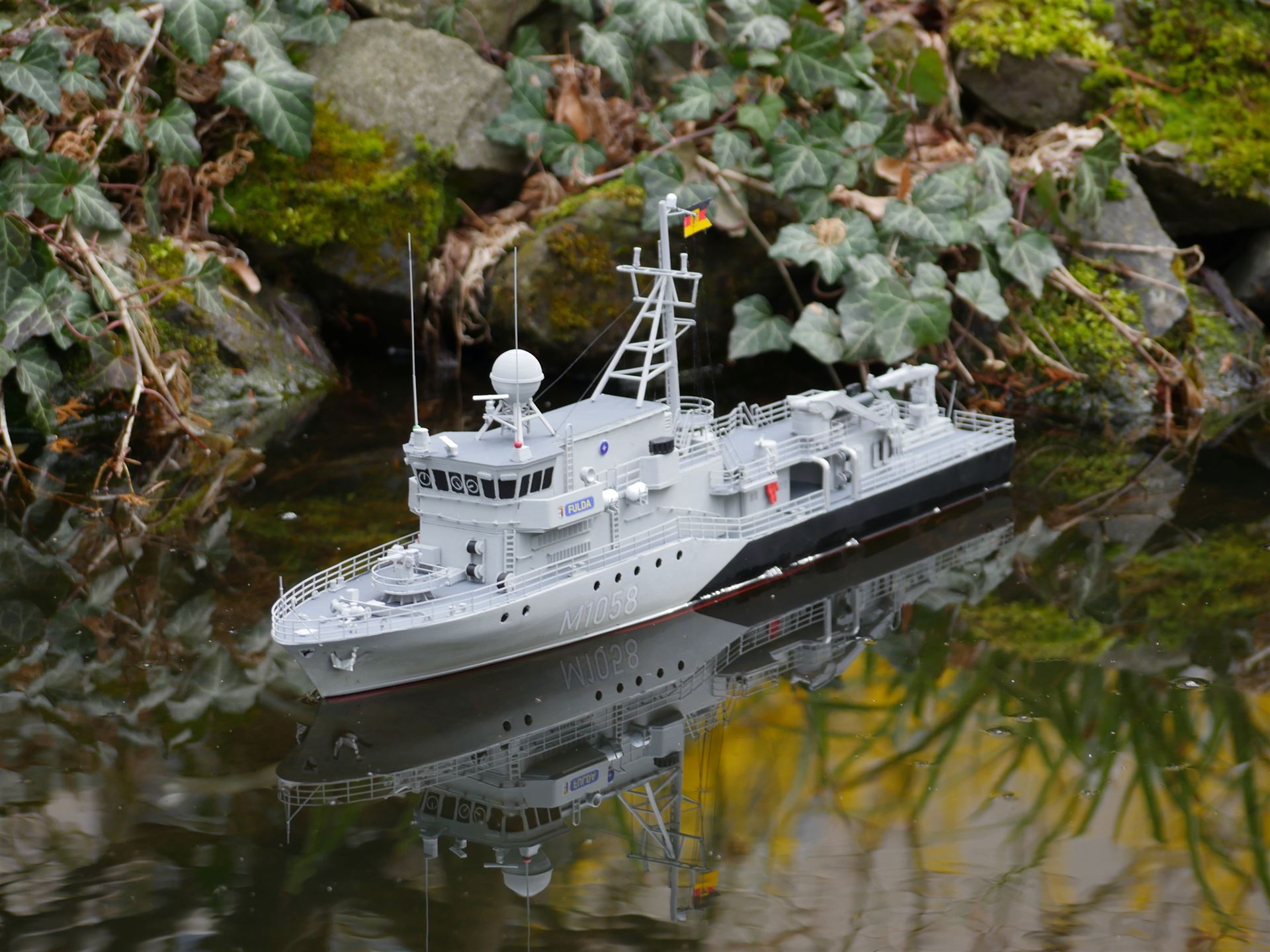

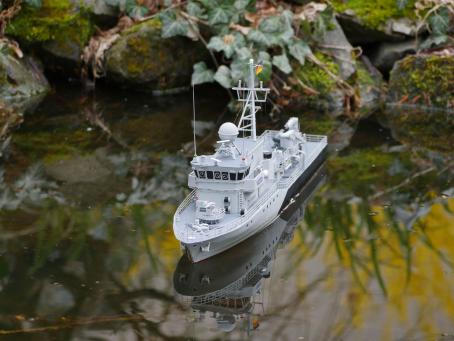

Das Modell ist ein 3D Druck von Renderlion (Geschäftsbetrieb aus gesundheitlichen gründen leider eingestellt). Der Druck ist als Filamentdruck ausgeführt, was zwar im Vergleich zur Resinbelichtung größere Bauformen ermöglicht, die Detaillierung fällt aber weniger gut aus. Vor allem aber ist der Filamentdruck durch nicht überall komplett dicht aneinander gesetzte "Filamentwürste" per se nicht wasserdicht, was umfangreiche Abdichtungsmaßnahmen durch Epoxy erforderlich macht. Trotzdem ist der Rumpf nicht vollständig trocken zu kriegen.

Das Modell ist ein relativ frühes Modell des 3D Drucks hier ist die Entwicklung schnell fortschreitend, so dass heute schon bessere Ergebnisse zu erwarten sind und für tolle Modelle in der Zukunft hoffen lässt. Immerhin ermöglicht der 3D Druck die Verfügbarkeit von Bausätzen, die bisher auf dem Markt nicht oder nur mit jahrelangen Wartezeiten zu bekommen waren.

Weiterer Nachteil des Filamentdrucks sind unsaubere horizontale und vertikale Flächen. Hier ist viel Spachtelarbeit erforderlich. Was tut man nicht alles für ein schönes Modell.

Das Modell wurde fast vollständig aus den 3D Druck Teilen gebaut. Die Reling und die Antennen wurden ersetzt. Hier waren die 3D Druck Teile nicht so schön. Decals habe ich nach eigenen Vorlagen anfertigen lassen, die Flagge ist aus dem Zubehörshop.

Insgesamt ein interessantes und besonders in diesem Maßstab außergewöhnliches Modell.
